電子トリガーの組込み＆作動方式をくわしく解説



　現在の電動ガンに不可欠なアイテムになりつつある電子トリガーシステム。電動ガンの動作開始から射撃までの1サイクルの制御方法には、カットオフレバーと物理スイッチを用いたアナログな機械式制御（カットオフ式）とコンピューターによる電子制御式の2種類がある。機械式制御はメカニカルバースト機能が追加されていない限りセミオートとフルオートしか発射ポジションが選べない。それに対して電子制御式はプログラムの設定によりバースト機能や、ピストンを後退した状態で保持してトリガーを引いてから発射までのタイムラグをなくすプリコッキング機能などが設定できる。

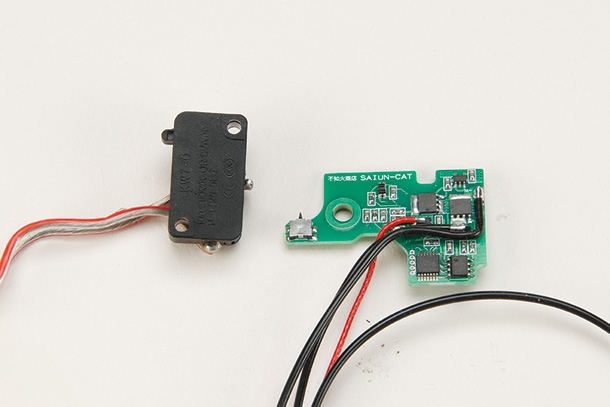

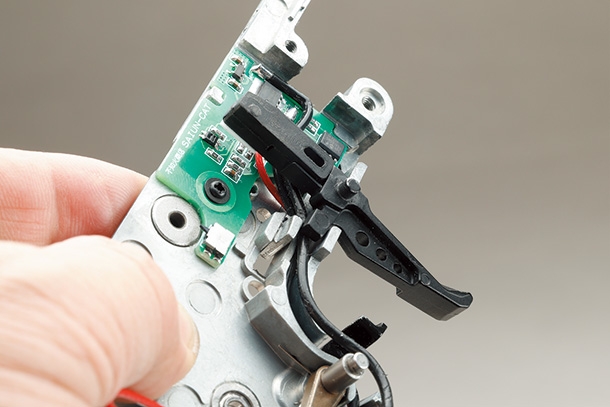

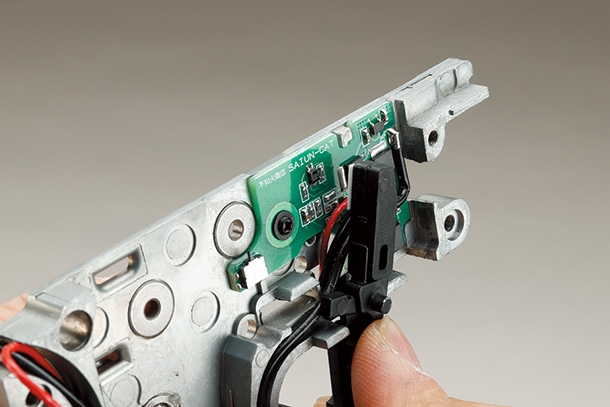

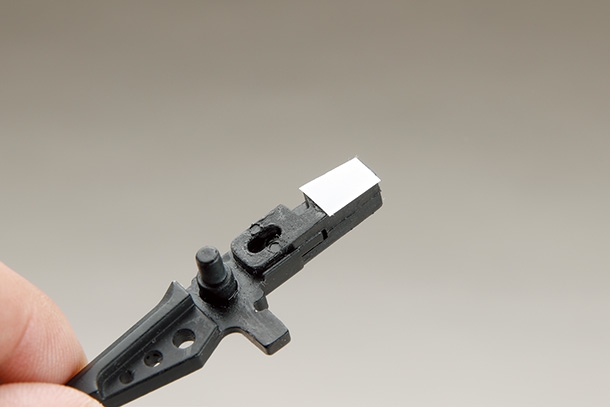

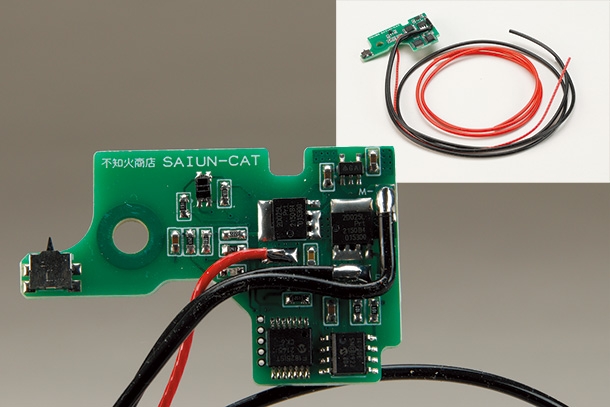

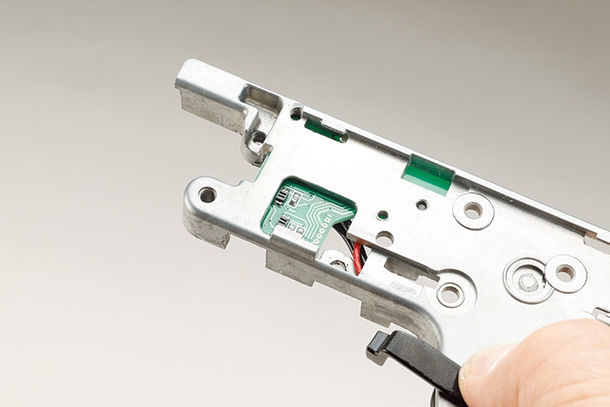

　今回用意した不知火商店の電子トリガーシステム「SAIUN-CAT」はトリガーとセレクターに光センサーを使用。どちらも光センサーから照射され反射した光（赤外線）を検知して制御している。トリガーセンサーに光が反射しているとすべての作動がオフ、反射しなくなると作動オンとなる。セレクターセンサーに光が反射しているとセーフとなり、反射しなくなると発射状態（セミ、フル）となる。SAIUN-CATはセレクターとカットオフが物理スイッチとなっていることで組み込みやすくなっている。

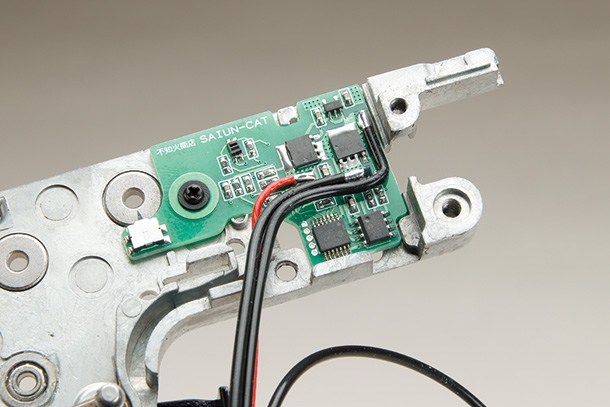

　セミロック回避機能、2種類のプリコック機能、ブレーキ調整機能、バースト機能などが搭載されており、トリガー操作でプログラムの設定が可能となっている。プラ板を用意したりバッテリー接続コネクターやモーター端子の装着にハンダ付けが必要になるが、基板部分は組み込みやすくなっている。ここではSAIUN-CATを用いて電子トリガーシステムの作動方式を解説する。





組込み＆作動システム





























---



不知火商店
電子トリガーシステム SAIUN-CAT
